SABIX® CB 620 FRNC
Cable de CAN bus, sin halógenos, fignífugo

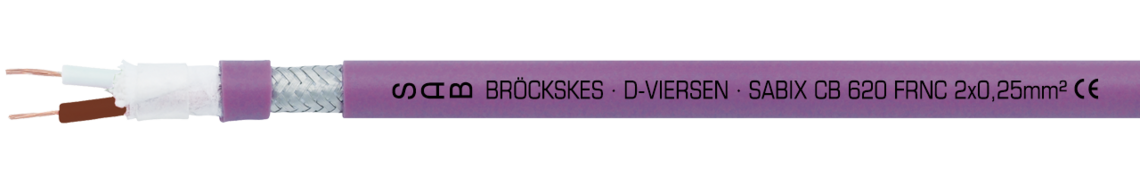

Ejemplo de marcación por SABIX CB 620 FRNC 66202251: SAB BRÖCKSKES · D-VIERSEN · SABIX CB 620 FRNC 2 x 0,25 mm² CE
Aplicación
El cable CAN Bus sin halógenos de 2 x 0,25 mm² está envuelto en una hoja de PETP y tiene una baja densidad de humo. Este cable blindado se utiliza para el intercambio de información digital.
Ventajas
- sin halógenos
- sin propagación de la llama
- rápida transmisión de datos
Construcción
| Conductor | venas de cobre según VDE 0812 |
|---|---|
| Aislamiento | SABIX® |
| Código ident. | a imitación de DIN 47100 |
| Envoltura | hoja de PETP |
| Pantalla | trenzado de cobre estañado |
| Material cubierta | SABIX® |
| Color cubierta | rojo violeta (RAL 4001) |
venas de cobre según VDE 0812
SABIX®
a imitación de DIN 47100
hoja de PETP
trenzado de cobre estañado
SABIX®
rojo violeta (RAL 4001)
Datos técnicos
| Tensión de servicio | máx. 350 V |
|---|---|
| Tensión de prueba | conductor/conductor: 1000V conductor/pantalla: 1000V |
| Radio curvatura mín. | 7,5 x d |
| Rango de temperatura | instalación fija: -40/+85 °C instalación flexible: -30/+85 °C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | sin propagación de la llama según IEC 60332-3-24 + IEC 60332-3-25 Cat. C o D, ver capítulo N „Datos técnicos“ |
| Corrosividad | IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos |
| Densidad de humo | según IEC 61034 + VDE 0482-1034 |
| Impedancia característica | 120 Ω (95 - 140 Ω) |
| Flexibilidad | bien |
| Aplicación en cadenas | no recommendado |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 350 V
conductor/conductor: 1000V
conductor/pantalla: 1000V
7,5 x d
instalación fija: -40/+85 °C
instalación flexible: -30/+85 °C
según IEC 60754-1 + VDE 0482-754-1
sin propagación de la llama según IEC 60332-3-24 + IEC 60332-3-25 Cat. C o D, ver capítulo N „Datos técnicos“
IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos
según IEC 61034 + VDE 0482-1034
120 Ω (95 - 140 Ω)
bien
no recommendado
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|
| L66202251 | 2 x 0,25 mm² | 5,7 mm | 18,7 kg/km | 39 kg/km | Enviar solicitud |
Otros dimensiones y colores posible a petición.
