SAB Kabel

S CB 626

Cable de CAN bus, para cadenas portacables

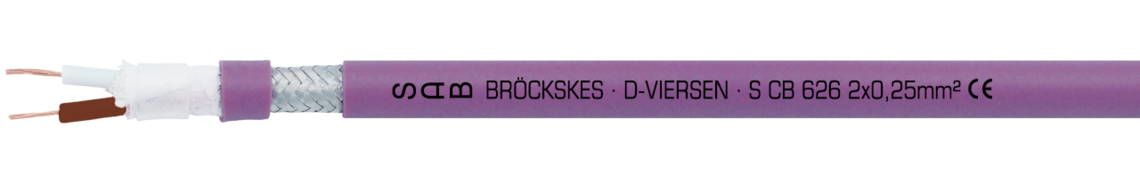

Ejemplo de marcación por S CB 626 06262251: SAB BRÖCKSKES · D-VIERSEN · S CB 626 2 x 0,25 mm² CE

Ejemplo de marcación por S CB 626 06262251: SAB BRÖCKSKES · D-VIERSEN · S CB 626 2 x 0,25 mm² CE

Aplicación

Cable de CAN-Bus para cadenas con venas de cobre y aislamiento FEP. El cables Can bus se utiliza para el intercambio de información digital, Controller Area Network.

Ventajas

  • para cadenas
  • muy buena resistencia al aceite
  • buena resistencia química
  • muy buena resistencia a la intemperie
  • rápida transmisión de datos

Construcción

Conductor

venas de cobre, hilo fino

Aislamiento

FEP

Código ident.

según DIN 47100

Envoltura

capa fina de algodón

Pantalla

trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PUR, TMPU según EN 50363-10-2 con superficie mate

Color cubierta

rojo violeta (RAL 4001)

Conductor

venas de cobre, hilo fino

Aislamiento

FEP

Código ident.

según DIN 47100

Envoltura

capa fina de algodón

Pantalla

trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PUR, TMPU según EN 50363-10-2 con superficie mate

Color cubierta

rojo violeta (RAL 4001)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1500V

conductor/pantalla: 1200V

Radio curvatura mín.

7,5 x d

Resistencia radiación

5 x 10^7 cJ/kg

Rango de temperatura

instalación fija: -50/+90°C

instalación flexible:: -40/+90°C

Resistencia al aceite

muy bien según EN 50363-10-2 + VDE 0207-363-10-2

Resistencia química

buena resistencia a ácidos, soluciones alcalinas, solventes, líquidos hidráulicos, etc.

Impedancia característica

120 Ω (95 - 140 Ω)

Flexibilidad

muy bien

Aplicación en cadenas

recommendado

Resistencia a la intemperie

muy bien

Comportamiento de curvatura

N° de curvaturas DIN VDE 0472 parte 603 tipo de prueba H

min. 250.000 curvaturas individuales

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1500V

conductor/pantalla: 1200V

Radio curvatura mín.

7,5 x d

Resistencia radiación

5 x 10^7 cJ/kg

Rango de temperatura

instalación fija: -50/+90°C

instalación flexible:: -40/+90°C

Resistencia al aceite

muy bien según EN 50363-10-2 + VDE 0207-363-10-2

Resistencia química

buena resistencia a ácidos, soluciones alcalinas, solventes, líquidos hidráulicos, etc.

Impedancia característica

120 Ω (95 - 140 Ω)

Flexibilidad

muy bien

Aplicación en cadenas

recommendado

Resistencia a la intemperie

muy bien

Comportamiento de curvatura

N° de curvaturas DIN VDE 0472 parte 603 tipo de prueba H

min. 250.000 curvaturas individuales

Dimensión

№ art.

№ de conductores x
sección

ø exterior ± 5%

peso del cobre

peso del cable ≈

062622512 x 0,25 mm²6,3 mm20,8 kg/km55 kg/km Enviar solicitud
№ art.
№ de conductores x
sección
ø exterior ± 5%
peso del cobre
peso del cable ≈
06262251
2 x 0,25 mm²
6,3 mm
20,8 kg/km
55 kg/km

Otros dimensiones y colores posible a petición.
