SAB Kabel

S CB 625

Cable de CAN bus, sin halógenos, para cadenas portacables

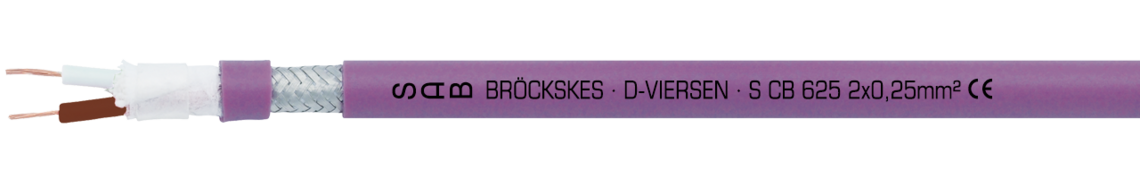

Ejemplo de marcación por S CB 625  06252251: SAB BRÖCKSKES · D-VIERSEN · S CB 625 2 x 0,25 mm² CE

Ejemplo de marcación por S CB 625 06252251: SAB BRÖCKSKES · D-VIERSEN · S CB 625 2 x 0,25 mm² CE

Aplicación

Cable bus CAN altamente flexible para cadenas de arrastre con muy buena flexibilidad y resistencia química. El cable CAN Bus tampoco contiene halógenos y se utiliza en cadenas de suministro de energía y como cable de datos altamente flexible. El comportamiento de flexión de este cable fue de acuerdo con VDE 0472 parte 603 prueba tipo H probado. Número de curvas: min. 500.000 curvas individuales.

Ventajas

  • para cadenas
  • sin halógenos
  • muy buena resistencia al aceite
  • buena resistencia química
  • muy buena resistencia a la intemperie
  • muy buena resistencia química

Construcción

Conductor

venas de cobre, hilo fino

Aislamiento

TPE-E

Código ident.

según DIN 47100

Envoltura

cinta textil

Pantalla

trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PUR, TMPU según EN 50363-10-2 con superficie mate

Color cubierta

rojo violeta (RAL 4001)

Conductor

venas de cobre, hilo fino

Aislamiento

TPE-E

Código ident.

según DIN 47100

Envoltura

cinta textil

Pantalla

trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PUR, TMPU según EN 50363-10-2 con superficie mate

Color cubierta

rojo violeta (RAL 4001)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1500V

conductor/pantalla: 1200V

Radio curvatura mín.

7,5 x d

Resistencia radiación

1 x 10⁷ cJ/kg

Rango de temperatura

instalación fija: -50/+90°C

instalación flexible: -40/+90°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Resistencia al aceite

muy bien según EN 50363-10-2 + VDE 0207-363-10-2

Resistencia química

buena resistencia a ácidos, soluciones alcalinas, solventes, líquidos hidráulicos, etc.

Impedancia característica

120 Ω (95 - 140 Ω)

Flexibilidad

muy bien

Aplicación en cadenas

recommendado

Resistencia a la intemperie

muy bien

Comportamiento de curvatura

N° de curvaturas según VDE 0472-603 tipo de prueba H: min. 500.000 curvaturas individuales

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1500V

conductor/pantalla: 1200V

Radio curvatura mín.

7,5 x d

Resistencia radiación

1 x 10⁷ cJ/kg

Rango de temperatura

instalación fija: -50/+90°C

instalación flexible: -40/+90°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Resistencia al aceite

muy bien según EN 50363-10-2 + VDE 0207-363-10-2

Resistencia química

buena resistencia a ácidos, soluciones alcalinas, solventes, líquidos hidráulicos, etc.

Impedancia característica

120 Ω (95 - 140 Ω)

Flexibilidad

muy bien

Aplicación en cadenas

recommendado

Resistencia a la intemperie

muy bien

Comportamiento de curvatura

N° de curvaturas según VDE 0472-603 tipo de prueba H: min. 500.000 curvaturas individuales

Dimensión

№ art.

№ de conductores x
sección

ø exterior ± 5%

peso del cobre

peso del cable ≈

062522512 x 0,25 mm²8,1 mm25,3 kg/km75 kg/km Enviar solicitud
№ art.
№ de conductores x
sección
ø exterior ± 5%
peso del cobre
peso del cable ≈
06252251
2 x 0,25 mm²
8,1 mm
25,3 kg/km
75 kg/km

Otros dimensiones y colores posible a petición.
